球阀

保温夹套式球阀 BQ41F 型 PN16、PN20、PN25

【产品用途】 BQ41F 型 PN16、PN20、PN25 保温夹套式球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药
质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：有效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！

在线咨询

产品详情

【产品用途】

BQ41F 型 PN16、PN20、PN25 保温夹套式球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

【执行标准】

设计标准：ASME B 16.34、GB/T12224

结构长度：ASME B 16.10、GB/T12221

连接法兰：ASME B 16.5、JB/T 79

试验和检验：JB/T9092、API 598

【性能参数】

型号		BQ41F-16C	BQ41F-25C	BQ41F-16P	BQ41F-25P
工作压力（MPa）		1.6	2.5	1.6	2.5
适用温度（℃）		≤200
适用介质		非腐蚀性介质		腐蚀性介质
材料	阀体、阀盖	碳钢		铬镍钛钢
	球体	铬镍钢
	阀座	聚四氟乙烯或氧化橡胶		聚四氟乙烯
	阀杆	沉淀硬化钢		铬镍钢

主要外形和连接尺寸

公称通径	主要外形尺寸和连接尺寸
公称通径	L	D	D1	D2	b	Z-d	H	W
BQ41F-16C BQ41F-16P BQ41F-16R BQ641F-16C BQ641F-16P BQ641F-16R BQ941F-16C BQ941F-16P BQ941F-16R
15	108	95	65	45	14	4-14	95	160
20	117	105	75	55	14	4-14	101	160
25	127	115	85	65	14	4-14	106	160
32	140	135	100	78	16	4-18	112	230
40	165	145	110	85	16	4-18	125	230
50	178	160	125	100	16	4-18	135	230
65	191	180	145	120	18	4-18	170	400
80	203	195	160	135	20	8-18	193	400
100	229	215	180	155	20	8-18	265	700
125	356	245	210	185	22	8-18	310	700
150	394	280	240	210	24	8-23	355	1100
200	457	335	295	265	26	12-23	410	1500
252	533	405	355	320	30	12-25	560	1500

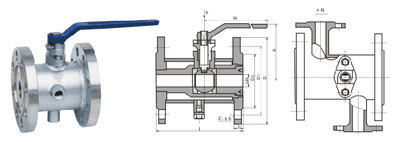

【结构图片】

保温夹套式球阀 BQ41F 型 PN16、PN20、PN25
