水力控制阀

水泵控制阀 700X 型 PN10~PN25

【产品用途】 700X 型 PN10~PN25 水泵控制阀安装于水泵出水口处，在水泵停止运转前，先行关闭主要阀到90%左右，当水泵停止运转时，再次关闭剩余的10%，可有效地保护水泵，防止水锤、水击声以及水泵倒转。
质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：有效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！

在线咨询

产品详情

【产品用途】

700X 型 PN10~PN25 水泵控制阀安装于水泵出水口处，在水泵停止运转前，先行关闭主要阀到90%左右，当水泵停止运转时，再次关闭剩余的10%，可有效地保护水泵，防止水锤、水击声以及水泵倒转。

【产品特点】

1、水泵控制阀呈流线型设计，通过电磁阀的导控实现准确的启闭，使用安全可靠，有效地防止水锤河水击声

2、防止泵出的水回流，有效地保护水泵，免受回流的冲击而产生反转

3、使用寿命长，安装、维修方便

4、适用于工矿、企业、高层建筑中由水泵直接供水及生活用水管网系统

【性能参数】

型号		H741X-10	H741X-16	H741X-25
工作压力（MPa）		1.0	1.6	2.5
适用温度（℃）		0～80
适用介质		水
材料	阀体、阀盖	铸铁
	阀杆	铬不锈钢
	阀座、阀盘	青铜
	膜片	丁晴橡胶

主要外形和连接尺寸

DN	80	65	80	100	125	150	200	250	300	350	400	450
L	203	216	241	292	330	356	495	622	698	787	914	978
H1	160	180	200	270	310	320	370	430	480	525	580	635
H	395	405	430	510	560	585	675	730	760	840	910	910

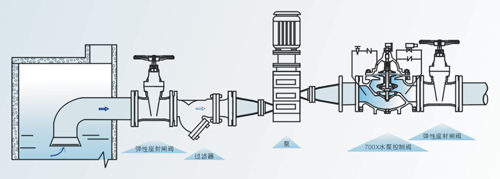

【安装示意图】

水泵控制阀 700X 型 PN10~PN25

DN	80	65	80	100	125	150	200	250	300	350	400	450
L	203	216	241	292	330	356	495	622	698	787	914	978
H1	160	180	200	270	310	320	370	430	480	525	580	635
H	395	405	430	510	560	585	675	730	760	840	910	910

DN	80	65	80	100	125	150	200	250	300	350	400	450
L	203	216	241	292	330	356	495	622	698	787	914	978
H1	160	180	200	270	310	320	370	430	480	525	580	635
H	395	405	430	510	560	585	675	730	760	840	910	910

DN	80	65	80	100	125	150	200	250	300	350	400	450
L	203	216	241	292	330	356	495	622	698	787	914	978
H1	160	180	200	270	310	320	370	430	480	525	580	635
H	395	405	430	510	560	585	675	730	760	840	910	910
