水力控制阀

定水位阀 BD100D-10、BD400D-16、BD400D-25 型

【产品用途】 BD100D-10、BD400D-16、BD400D-25 型定水位阀是一种隔膜式调节水箱和水塔掖面高度的阀门。阀门由浮球控制，当液面达到设定高度时阀门通过相关结构将信号传递个水泵，水泵停止供水；当液面底于设定位置时水泵自动供水。该阀动作平稳，有效防止开泵水锤和停泵水锤的产生。避免管道产生过高的压力。适用于水箱、水塔的自动供水系统。
质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：有效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！

在线咨询

产品详情

【产品用途】

BD100D-10、BD400D-16、BD400D-25 型定水位阀是一种隔膜式调节水箱和水塔掖面高度的阀门。阀门由浮球控制，当液面达到设定高度时阀门通过相关结构将信号传递个水泵，水泵停止供水；当液面底于设定位置时水泵自动供水。该阀动作平稳，有效防止开泵水锤和停泵水锤的产生。避免管道产生过高的压力。适用于水箱、水塔的自动供水系统。

【性能参数】

型号		J741X-10	J741X-16	J741X-10Q	J741X-16Q
工作压力（MPa）		1.0	1.6	1.0	1.6
适用温度（℃）		≤70
适用介质		清水
材料	阀体、阀盖	灰铸铁		球墨铸铁
	弹簧阀杆	不锈钢
	密封面	丁晴橡胶铜合金
	膜片	尼龙强化丁晴橡胶

主要外形和连接尺寸

DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
L	150	160	180	200	203	216	241	292	330	356	395	622	698	787	914	978
H	212	212	212	265	265	310	350	460	520	570	695	780	905	1025	1080	1030
H1	179	179	179	210	210	215	245	305	365	415	510	560	658	696	735	735

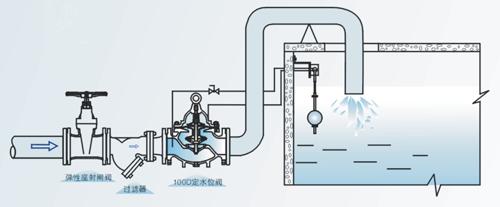

【安装示意图】

定水位阀 BD100D-10、BD400D-16、BD400D-25 型
