对夹式信号蝶阀 XD371X-10、XD371X-16 型

【产品用途】 XD371X-10、XD371X-16 型对夹式信号蝶阀适用于消防系统中控制阀门，要求常开的场合，当阀门开或关到指定位置时，阀门上的信号装置便可发出信号送至消防检测中心可以显示出蝶阀开启或关闭，以防止阀门误关闭而影响自动喷水灭火功能。
质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：有效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！

在线咨询

产品详情

【产品用途】

XD371X-10、XD371X-16 型对夹式信号蝶阀适用于消防系统中控制阀门，要求常开的场合，当阀门开或关到指定位置时，阀门上的信号装置便可发出信号送至消防检测中心可以显示出蝶阀开启或关闭，以防止阀门误关闭而影响自动喷水灭火功能。

【性能参数】

型号		XD371X-10	XD371X-16
工作压力（MPa）		1.0	1.6
适用温度（℃）		≤65
适用介质		水等
材料	阀体	铸铁
	蝶板	球墨铸铁（表面尼龙覆层）
	阀杆	铬不锈钢
	阀座	丁晴橡胶
	填料	O形橡胶圈

主要外形和连接尺寸

XD71X-10
通径（mm）	L	D	K	n-Фd	H	H1	W	W1
50	43	165	125	4-Ф18	80	320	266	90
65	46	185	145	4-Ф18	89	330	266	90
80	46	200	160	8-Ф18	95	340	266	90
100	52	220	180	8-Ф18	114	360	266	90
125	56	250	210	8-Ф18	127	380	266	90
150	56	285	240	8-Ф22	139	390	266	90
200	60	340	295	8-Ф22	175	525	125	90
250	68	395	350	12-Ф22	203	555	125	90
300	78	445	400	12-Ф22	242	610	190	90

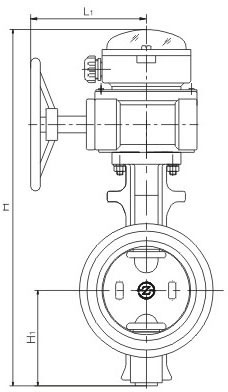

【结构图片】

对夹式信号蝶阀 XD371X-10、XD371X-16 型
