蝶阀

蓄能器式液控缓闭止回蝶阀 HD7X41X 型 PN6~PN16

【产品用途】 HD7X41X 型 PN6~PN16 蓄能器式液控缓闭止回蝶阀主要用在热电厂并联机组和煤气余热发电机组上，用以作为保护系统安全得紧急切断阀门。
质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：有效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！

在线咨询

产品详情

【产品用途】

HD7X41X 型 PN6~PN16 蓄能器式液控缓闭止回蝶阀主要用在热电厂并联机组和煤气余热发电机组上，用以作为保护系统安全得紧急切断阀门。

主要外形和连接尺寸

DN	PN	L	L1	L2	L3	L4	法兰连接尺寸
400	0.6	216	556	1449	320	440	GB/T17241 GB/T9113
	1.0	216	556	1449	330	440
	1.6	216	556	1449	345	440
450	0.6	222	556	1449	370	440
	1.0	222	556	1449	380	440
	1.6	222	580	1449	395	490
500	0.6	229	580	1449	400	440
	1.0	229	580	1449	410	490
	1.6	229	580	1449	425	490
600	0.6	267	580	1449	440	490
	1.0	267	580	1449	460	490
	1.6	267	625	1820	470	490
700	0.6	292	625	1449	436	490
	1.0	292	625	1820	550	545
	1.6	292	625	1820	570	545
800	0.6	318	625	1820	625	490
	1.0	318	625	1820	640	545
	1.6	318	625	1820	660	545
900	0.6	330	625	1820	700	545
	1.0	330	625	1820	710	545
	1.6	330	675	1820	725	610
1000	0.6	410	625	1820	760	610
	1.0	410	675	1820	770	610
	1.6	410	675	2180	790	610
1200	0.6	470	675	1820	875	610
	1.0	470	675	2180	890	610
	1.6	470	729	2180	915	720
1400	0.6	530	729	2180	1000	720
	1.0	530	729	2180	1020	720
	1.6	530	781	2180	1045	960
1600	0.6	600	781	2180	1120	720
1600	1.0	600	781	2180	1140	960

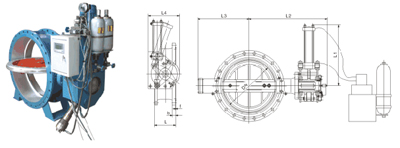

【结构图片】

蓄能器式液控缓闭止回蝶阀 HD7X41X 型 PN6~PN16
