闸阀
质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：有效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
产品名称：电动真空焊接闸阀
产品型号：NKZ964H NKZ961H
产品口径：DN50-800
产品压力：1.0～32.0Mpa
产品材质：铸钢、不锈钢等
驱动方式:手动、电动、气动、齿轮传动。
NKZ961H(NKZ964H)真空闸阀连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
1、设计了真空密封结构填料室，使系统与大气隔离，具有良好的环保性能。
2、选材考究，符全国内外相关标准，材料的全面质量高。
3、密封副配对先进合理，提高了密封性能，使用寿命长。
4、启闭件采用平行闸板双向弹性密封，摩擦力小，启闭轻松，维修方便，密封可靠，性能优良。
5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
6、法兰垫片采用复合材料，膨胀系数大、气密性能好、保证系统与大气隔离可靠。
NKZ961H(NKZ964H)真空闸阀主要性能规范 NKZ961H(NKZ964H)真空闸阀试验压力
公称压力PN/MPa | 试验压力/MPa | ||
壳体强度试验 | 上密封试验 | 密封试验 | |
2.5 | 3.8 | 2.8 | 2.8 |
4.0 | 6.0 | 4.4 | 4.4 |
6.4 | 9.6 | 70 | 7.O |
10.0 | 15O | 11.O | 11.O |
真空焊接闸阀主要零件材料
零件名称 | 阀体、阀盖 | 阀杆 | 闸板 | 密封面 | 阀杆螺母 | 填料 |
NKZ64H | WCB | 2Crl3 | 25 | H：合金钢 | 铝青铜 | 膨胀复合石墨 |
NKZ64 | 铬钼钢 | 20CrlMo1VA | 铬钼钢 | Y：硬质合金 | ||
NKZ61W(Y) |
CF8 |
F304 |
CF8 |
H：合金钢 |

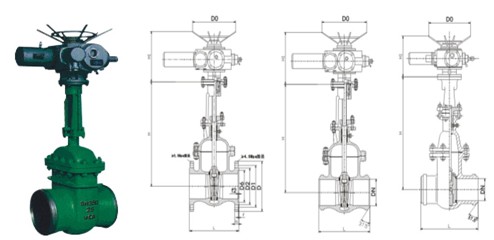

NKZ961H （NKZ964H）真空闸阀示意图：
