真空法兰截止阀 型号:NKJ41H
NKJ41H真空法兰截止阀概述:
真空隔离截止阀主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用,实现零泄漏。密封面之间摩擦系数小,起闭方便,而且,密封面的磨损有自动补偿功能。 结构简单,紧凑,检修方便,使用寿命长。 阀盖填料室设有真空密封机构,具有自胀押金压紧作用,并且,各连接面采用高强膨胀材料密封,使系统与大气隔离,具有很好的真空密封性能。本系列阀门连接形式分为法兰连接、焊接连接两种,驱动方式为手动、电动两种。 该系列阀门适用于工作温度≤425℃和≤550℃,工作介质为水、空气、蒸汽的管路上,作为起闭装置。尤其适用于火电厂汽机冷凝和真空负压系统,起到真空密封隔离作用.
质量稳定:实行全过程质量监控,细致入微,各方面检测!
价格合理:有效内部成本控制,减少了开支,让利于客户!
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
在线咨询
NKJ41H真空法兰截止阀
产品名称:真空法兰截止阀
产品型号:NKJ41H
产品口径:DN10-150
产品压力:1.0-10.0Mpa
连接形式:法兰、焊接两种
产品材质:铸钢(锻钢A105)、不锈钢(F304)、合金钢(F11,F22)等
驱动方式:手动、电动。
NKJ41H真空法兰截止阀概述:
真空隔离截止阀主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用,实现零泄漏。密封面之间摩擦系数小,起闭方便,而且,密封面的磨损有自动补偿功能。 结构简单,紧凑,检修方便,使用寿命长。 阀盖填料室设有真空密封机构,具有自胀押金压紧作用,并且,各连接面采用高强膨胀材料密封,使系统与大气隔离,具有很好的真空密封性能。本系列阀门连接形式分为法兰连接、焊接连接两种,驱动方式为手动、电动两种。 该系列阀门适用于工作温度≤425℃和≤550℃,工作介质为水、空气、蒸汽的管路上,作为起闭装置。尤其适用于火电厂汽机冷凝和真空负压系统,起到真空密封隔离作用.
NKJ41H真空截止阀技术参数:
真空隔离截止阀适用于公称压力PN4.0~10.0Mpa,工作温度≤200℃的火力电站回水冷凝系统管道上,切断或接通中的介质。适用介质为:水、蒸汽等。密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便,使用寿命长。阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。
NKJ41H真空截止阀产品结构特点:
1.产品按JB/T3595标准设计制造,满足电站设备配套使用要求。
2.设计了真空密封结构填料室,隔离真空可靠。
3.阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤和耐磨性。
4.法兰垫片采用复合材料,膨胀系数大,气密性能好,保证系统与大气隔离可靠。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。
NKJ41H真空截止阀主要零件的材料说明:
阀 体 | 25、WCB | Cr5Mo |
阀 盖 | 25、WCB | Cr5Mo |
支 架 | 25、WCB | Cr5Mo |
阀 瓣 | 2Cr13、WCB | Cr5Mo |
阀 杆 | 2Cr13 | 38CrMoAL、25Cr2MoV |
阀 座 | 25、304 | 304 |
密封环 | 膨胀柔性石墨 |
填 料 | 膨胀柔性石墨 |
阀杆螺母 | ZCuA110Fe3 |
NK/J41H-25主要尺寸及重量
公称 通径DN(mm) | 尺寸(mm) | 重量(kg) |
L | D | D1 | D2 | b | Z-φd | H | D0 |
10 | 130 | 90 | 60 | 40 | 16 | 4-14 | 272 | 120 | 6 |
15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 272 | 120 | 6 |
20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 280 | 120 | 6 |
25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 332 | 160 | 10 |
32 | 190 | 135 | 100 | 78 | 18 | 4-18 | 342 | 160 | 11 |
40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 395 | 200 | 17 |
50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 431 | 240 | 24 |
65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 457 | 280 | 33 |
80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 505 | 320 | 47 |
100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 549 | 360 | 62 |
125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 621 | 400 | 96 |
150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 703 | 400 | 128 |
200 | 600 | 360 | 310 | 278 | 34 | 12-25 | 828 | 400 | 168 |
NK/J41H-40主要尺寸及重量
公称通径DN(mm) | 尺寸(mm) | 重量(kg) |
L | D | D1 | D2 | b | Z-φd | D6 | H | D0 |
|
10 | 130 | 90 | 60 | 40 | 16 | 4-14 | 35 | 272 | 120 | 6 |
15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 40 | 272 | 120 | 7 |
20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 51 | 280 | 120 | 8 |
25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 58 | 332 | 160 | 10 |
32 | 190 | 135 | 100 | 78 | 18 | 4-18 | 66 | 342 | 160 | 11 |
40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 76 | 395 | 200 | 17 |
50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 88 | 437 | 246 | 25 |
65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 110 | 457 | 280 | 34 |
80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 121 | 505 | 320 | 47 |
100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 150 | 549 | 360 | 62 |
125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 176 | 621 | 400 | 96 |
150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 204 | 705 | 400 | 128 |
200 | 600 | 360 | 310 | 278 | 34 | 12-25 |
|
|
|
|

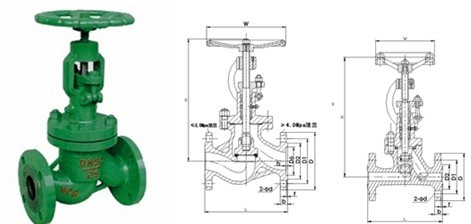

NKJ41真空截止阀示意图:
